汽车工业测试软件项目介绍（车载ECU综合测试软件）

发布时间：2022年09月21日

本产品为专为汽车 ECU 研发与量产打造的专业综合测试工具。它是动力 ECU、车身 ECU、底盘 ECU 测试的优选方案，能高度仿真整车运行、总线通信与各类故障场景，全面检验 ECU 功能完整性、通信稳定性，严格满足 ISO 26262 功能安全标准，为汽车电子研发迭代、稳定可靠运行提供一站式强力支撑！软件基于 CAN/LIN/ 以太网车载总线架构，搭载 7 大核心功能模块，分工明确、协同高效，覆盖单元测试、集成测试、系统测试全流程，是汽车电子测试的专业利器。

一、软件整体架构及模块交联关系

软件以ECU 测试主控模块为总控中心，统一调度总线仿真、工况模拟、故障注入、数据采集分析、诊断测试、测试报告生成模块。各模块通过标准总线接口双向通信、按需配合，形成 “调度 — 模拟 — 采集 — 分析” 闭环测试，满足汽车电子高精度、高可靠测试要求，支持全程规范、数据准确。

核心协作逻辑

主控模块统一下发指令、分配任务、汇总结果；总线 / 工况 / 故障模块模拟真实场景与异常；数据模块实时采集 ECU 反馈并分析；诊断模块验证 ECU 诊断功能；报告模块自动输出标准测试报告。

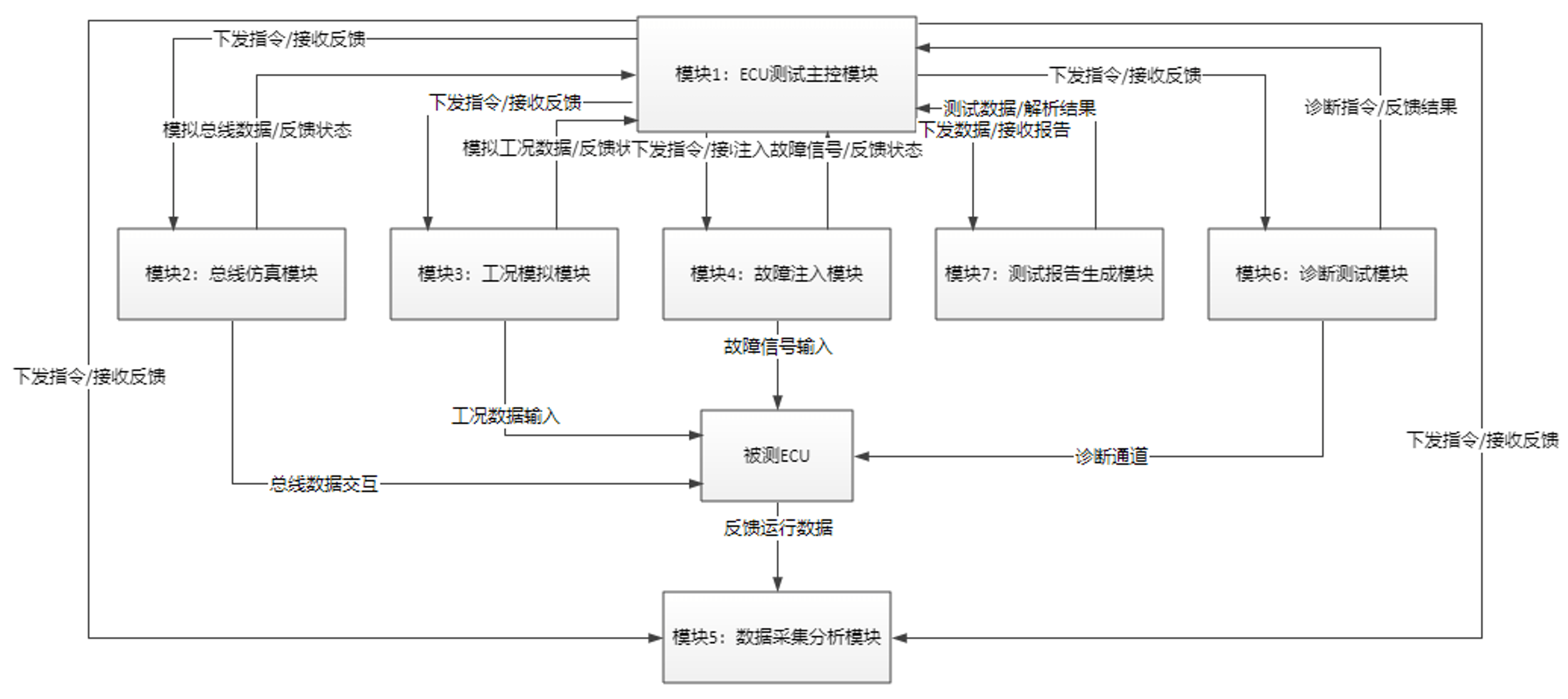

车载ECU综合测试软件采用模块化设计与开发，依托多线程编程技术实现各项功能，确保系统运行的实时性与稳定性。软件整体架构如图所示，下文将对各模块的具体功能逐一展开说明。

注：流程图中，模块1为核心调度枢纽，负责统筹所有测试流程、接收各模块反馈并下发指令；模块2-6为核心功能执行模块，直接与被测ECU进行数据交互，完成场景模拟、故障注入、数据采集、诊断测试等功能；模块7为结果输出模块，根据模块1的处理结果生成标准化测试报告；被测ECU为测试对象，与各功能模块形成双向数据交互，确保测试场景的真实性和测试结果的可靠性。

二、各模块独立功能

· ECU 测试主控模块（总控中心）接收测试参数、生成测试流程、统一调度各模块；汇总数据、判断结果、控制测试启停，兼容多款 ECU，符合功能安全测试要求。

· 总线仿真模块（模拟车载网络）模拟 CAN/LIN/ 以太网等车载总线通信，收发车辆报文、监控总线状态；支持多协议、自定义配置，保障 ECU 联网功能测试可靠。

· 工况模拟模块（模拟开车场景）内置怠速、加速、制动、爬坡等标准行驶工况，可自定义参数；向 ECU 发送转速、车速、制动等真实信号，还原实际驾驶环境。

· 故障注入模块（制造异常场景）模拟传感器、执行器、总线等常见故障，支持单点 / 多点故障、定时定量注入；严格满足 ISO 26262 故障测试，检验 ECU 容错与诊断能力。

· 数据采集分析模块（数据分析师）实时采集 ECU 运行、总线、工况、故障数据；自动解析、筛选、对比指标，给出响应速度、控制精度等评估结果，支持数据回放追溯。

· 诊断测试模块（ECU 体检师）基于 UDS 等标准协议，读取 / 清除故障码、查询 ECU 版本、测试诊断通信；验证 ECU 诊断功能是否完整准确，兼容车企规范。

· 测试报告生成模块（自动出报告）一键生成 PDF/Excel/Word 标准报告，包含测试信息、数据、结论、异常点；符合 ISO 26262 审核要求，可直接用于验收与出厂检测。

三、软件核心价值

这款 ECU 综合测试软件贴合车企研发与量产需求，集成专业测试工具能力，场景仿真精准、测试流程规范、结果可追溯。适配多型号 ECU、覆盖全测试阶段，大幅提升测试效率、降低成本、减少出厂风险，为汽车电子安全化、智能化、电动化发展提供坚实测试保障。
