压入式插座 LB2
不带绝缘，Ø 2 mm硬质插座，黄铜。可焊接 或直接压入PCB或壳体预留的安装孔里。
焊接
23.1001
LB2
30 VAC / 10 A
60 VDC / 10 A
Au
焊入式插座 LB2-A
无绝缘Ø 2 mm硬质插座，黄铜。面板焊接安 装。
23.1000
LB2-A
30 VAC / 10 A
60 VDC / 10 A
Au
焊入式插座 LB2-D
无绝缘Ø 2 mm硬质插座，黄铜。面板焊接安 装。
49.7512
LB2-D
30 VAC / 10 A
60 VDC / 10 A
Au
压入式插座 EPB-2N/S
带绝缘Ø 2 mm硬质插座，黄铜。面板压入式安装。
连接方式：Ø 1.5 mm 焊针
63.9318-*
EPB-2N/S
30 VAC / 10 A
60 VDC / 10 A
Ni
压入式插座 EB2...
带绝缘Ø 2 mm硬质插座，黄铜。面板压入式 安装。
23.1011-*
EB2
30 VAC / 10 A
60 VDC / 10 A
Au
23.1012-*
EB2-A
30 VAC / 10 A
60 VDC / 10 A
Au
压入式插座 EB2-F
带绝缘，Ø 2 mm，采用MULTILAM技术，黄铜， 面板压入式安装 。
扁平连接片2.8 mm x 0.8 mm
23.1021-*
EB2-F
30 VAC / 10 A
60 VDC / 10 A
Opt
面板安装插座 LB-I2R
带绝缘Ø 2 mm硬质插座，绝缘体带金属螺纹 护套。面板螺纹安装。
扁平连接片2.8 mm x 0.8 mm
23.0030-*
LB-I2R
30 VAC / 10 A
60 VDC / 10 A
Opt
面板安装插座 LB2-IF
带绝缘，Ø 2 mm，采用MULTILAM技术，面板 螺纹安装。
焊接
23.0050-*
LB2-IF
30 VAC / 10 A
60 VDC / 10 A
Au
面板安装插座 LB-IF2R
带绝缘，Ø2 mm，采用MULTILAM技术，绝缘体带金属螺纹护套。面板螺纹安装。
扁平连接片2.8mm x 0.8mm
23.0060-*
LB-IF2R
30 VAC / 10 A
60 VDC / 10 A
Opt

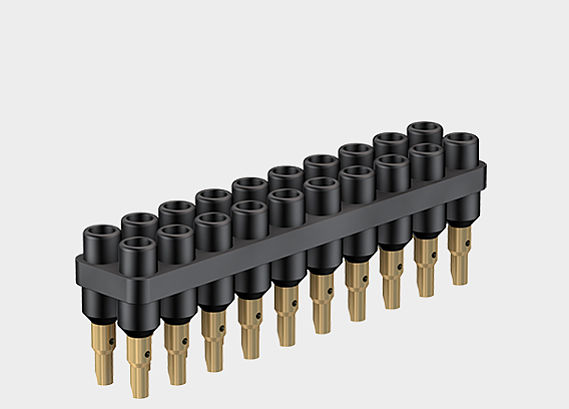

SOCKET STRIP BL2-.../20...
端联块，由两排焊接插座组成，每排十个插 口。不需要单独安装插座，只需在面板上简单钻孔，用五个螺丝沿焊接方向进行安装。插座 间距有6 mm和12 mm两种。
订货号
型号
额定电压/额定电流
插座数量
插头间距
安装说明
63.9356-*
BL2-6/20/A
30 VAC / 10 A
60 VDC / 10 A
2 x 10
12 mm
Au
63.9358-*
BL2-12/20/A
30 VAC / 10 A
60 VDC / 10 A
2 x 10
12 mm
Au
63.9364-*
BL2-6/20-0,65
30 VAC / 10 A
60 VDC / 10 A
2 x 10
12 mm
Au
63.9363-*
BL2-12/20-0,65
30 VAC / 10 A
60 VDC / 10 A
2 x 10
12 mm
Au
压入式插座 SEB2-...
绝缘型Ø 2 mm插座，可对接带硬质绝缘套管 的Ø 2 mm弹簧式插头。压入式安装在塑料或 金属等材质面板上。
接线方式：扁平连接片2.8 mm x 0.8 mm 或 圆形针Ø 1.9 mm
65.9099-*
SEB2-F2,8
600 V, CAT III / 10 A
Flat connecting tab
2.8 mm x 0.8 mm
Au
65.9193-*
SEB2-R
600 V, CAT III / 10 A
Round connecting pin
Ø1.9 mm
Au
面板安装插座 SLB2-...
绝缘型Ø 2 mm插座，可对接带硬质绝缘套管 的Ø 2 mm弹簧式插头。平面安装在塑料或者 金属材质的面板上。
接线方式：扁平连接片2.8 mm x 0.8 mm 或
圆形针Ø 1.9 mm
接线端子 PK2-T
带绝缘，Ø 2 mm硬质插座，黄铜。绝缘头不可 拆卸。带Ø 2 mm十字孔，可与电线快速连接。与抗旋转接线片搭配，安装在厚度为4 mm的 前面板上。
连接方式：M3螺栓
23.0290-*
PK2-T
30 VAC / 15 A
60 VDC / 15 A
Ni
插座 K-41...
Ø 4 mm，硬质，用于自组装测试导线。
焊接
64.9201-*
K-41
30 VAC / 32 A
60 VDC / 32 A
Ni
64.1021-*
K-41/A
30 VAC / 32 A
60 VDC / 32 A
Au
插座 SLS410-BK
不带绝缘，Ø 2 mm硬质插座，黄铜。可焊接 或直接压入PCB或壳体预留的安装孔里。
焊接
23.1001
LB2
30 VAC / 10 A
60 VDC / 10 A
Au

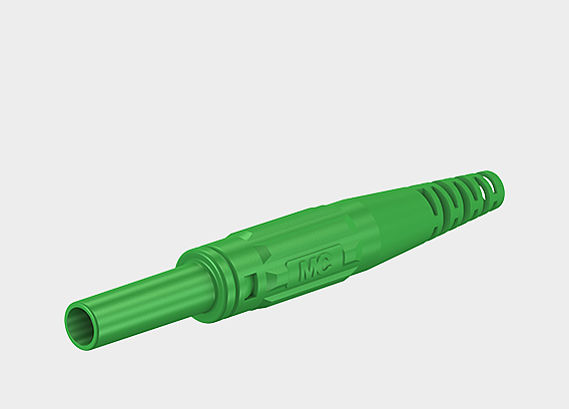

插座 XK-410
用于自组装测试导线的Ø 4 mm硬质插座，可 对接带硬质绝缘套管的Ø 4 mm弹簧式插头。
螺纹连接
66.9155-*
XK-410
1000 V, CAT II / 32 A
600 V, CAT III / 32 A
Ni
压入式插座 LB4...
无绝缘，Ø 4 mm，硬质，黄铜。面板压入式 或焊接安装。有镀镍和镀金两种型号可选。
焊接
23.1003
LB4
30 VAC / 25 A
60 VDC / 25 A
Au
23.5326
LB4N
30 VAC / 25 A
60 VDC / 25 A
Ni
压入式插座 LB4-A
无绝缘，Ø 4 mm，硬质，黄铜。面板压入式或 焊接安装。
焊接
23.1004
LB4-A
30 VAC / 25 A
60 VDC / 25 A
Au
压入式插座 EB4
带绝缘，Ø 4 mm，硬质，黄铜。面板压入式安 装。
扁平连接片4.8 mm x 0.8 mm
23.1013-*
EB4
30 VAC / 25 A
60 VDC / 25 A
Au
压入式插座 EB4-A...
带绝缘，Ø 4 mm，硬质，黄铜。面板压入式安 装。有镀镍和镀金两种型号可选。
连接方式：圆形针Ø 1.9 mm
23.1014-*
EB4-A
30 VAC / 25 A
60 VDC / 25 A
Au
49.7077-*
EB4-A/N
30 VAC / 25 A
60 VDC / 25 A
Ni
压入式插座 EB4-B
带绝缘，Ø 4 mm，硬质，黄铜，面板压入式安 装。扁平连接片4.8 mm x 0.8 mm,可90°弯 曲，但仅能弯曲一次。
23.1015-*
EB4-B
30 VAC / 25 A
60 VDC / 25 A
Ni
压入式插座 EB4-C
带绝缘，Ø 4 mm，硬质，黄铜。面板压入式安 装。
圆形针Ø 1.2 mm
23.1016-*
EB4-C
30 VAC / 25 A
60 VDC / 25 A
Au
接地插座 LB4-R...
无绝缘，Ø 4 mm，硬质，黄铜。面板压入式或 焊接安装。
焊接
23.0090
LB4-R
30 VAC / 40 A
60 VDC / 40 A
Ni
23.0470
LB4-R/A
30 VAC / 40 A
60 VDC / 40 A
Au
接地插座 MSLB4-G
无绝缘，Ø 4 mm，硬质，黄铜。可对接带硬质绝 缘套管的Ø 4 mm插头。面板螺纹式安装。
连接方式：M4螺栓
23.3090
MSLB4-G
30 VAC / 32 A
60 VDC / 32 A
Ni
面板安装插座 LB4-R/I
带绝缘，Ø 4 mm，硬质，黄铜。面板螺纹式安 装。
焊接
49.7068-*
LB4-R/I
30 VAC / 20 A
60 VDC / 20 A
Ni
面板安装插座 EBI-40
带绝缘，Ø 4 mm，硬质，黄铜。面板螺纹式安 装。
螺栓M6x0,75 和焊接
69.8321-*
EBI-40
30 VAC / 20 A
60 VDC / 20 A
Ni
面板安装插座 LB-I4R
带绝缘，Ø 4 mm，硬质，黄铜。绝缘体带金属 螺纹护套，面板螺纹式安装。有六角和圆形两 种螺母可选。
焊接
23.0110-*
LB-I4R
30 VAC / 25 A
60 VDC / 25 A
Opt
23.0100-*
LB-I4R
30 VAC / 25 A
60 VDC / 25 A
Opt
面板安装插座 LB-I4R-B
带绝缘，Ø 4 mm，硬质，黄铜。面板螺纹式安 装。
焊接
23.0450-*
LB-I4R-B
30 VAC / 25 A
60 VDC / 25 A
Ni
面板安装插座 LB-I4R-A
带绝缘，Ø 4 mm，硬质，黄铜。绝缘体带金属 螺纹护套，面板螺纹式安装。有六角和圆形两 种螺母可选。
扁平连接片4.8 mm x 0.8 mm
23.0190-*
LB-I4R-A
30 VAC / 25 A
60 VDC / 25 A
Au
23.0180-*
LB-I4R-A
30 VAC / 25 A
60 VDC / 25 A
Au
面板安装插座 LB-IF4R-A
带绝缘，Ø 4 mm，硬质，黄铜，采用MULTILAM 技术。绝缘体带金属螺纹护套，面板螺纹式安 装。
扁平连接片4.8 mm x 0.8 mm
23.0210-*
LB-IF4R-A
30 VAC / 25 A
60 VDC / 25 A
Opt
面板安装插座 LB-IF4R
带绝缘，Ø 4 mm，采用MULTILAM技术，黄铜。 绝缘体带金属螺纹护套。面板螺纹式安装。有 六角和圆形两种螺母可选。
焊接
23.0140-*
LB-IF4R
30 VAC / 25 A
60 VDC / 25 A
Opt
23.0130-*
LB-IF4R
30 VAC / 25 A
60 VDC / 25 A
Opt
面板安装插座 LB-I4/2P
带绝缘，Ø 4 mm，硬质，黄铜，面板螺纹式安 装。
焊接
23.2000-*
LB-I4/2P
30 VAC / 25 A
60 VDC / 25 A
Opt
压入式插座 SEB4-F...
绝缘型硬质插座，Ø 4 mm。可对接带有硬质绝 缘套管的Ø 4 mm弹簧式插头。插座可以压入 式安装在塑料或金属材质的面板上。
连接方式：扁平连接片
压入式插座 SEB4-...
绝缘型硬质插座，Ø 4 mm，黄铜。可对接带有 硬质绝缘套管的Ø 4 mm弹簧式插头。插座可 以压入式安装在塑料或金属材质的面板上。
多种连接方式
压入式插座 SEB4-F/A
绝缘型硬质插座，Ø4mm，黄铜。可对接带有硬质绝缘套管的Ø4mm弹簧式插头。插座可以压入式安装在塑料或金属等材质的面板上。连接方式：扁平连接片4.8mm×0.8mm，可90°弯曲，但仅能弯曲一次。
面板安装插座 SLB4-F/A
绝缘型硬质插座，Ø 4 mm，黄铜。可对接带有 硬质绝缘套管的Ø 4 mm弹簧式插头。插座可 以压入式安装在塑料或金属等材质的面板上。连接方式：扁平连接片 4.8 mm × 0.8 mm， 可90°弯曲，但仅能弯曲一次。
面板安装插座 SLB4-F...
绝缘型硬质插座，Ø 4 mm。可对接带有硬质绝 连接方式：扁平连接片 缘套管的Ø 4 mm弹簧式插头。插座可以螺纹 安装在塑料或金属等材质的面板上。
连接方式：扁平连接片
49.7046-*
SLB4-F6,3/N-X
Ni
面板安装插座 SLB4-...
绝缘型硬质插座，Ø 4 mm，黄铜。可对接带有 硬质绝缘套管的Ø 4 mm弹簧式插头。插座可 以螺纹安装在塑料或金属等材质的面板上。
多种连接方式
面板安装插座 SLB4-G...
绝缘型硬质插座，Ø 4 mm，黄铜。可对接带有 硬质绝缘套管的Ø 4 mm弹簧式插头。插座可 以螺纹安装在塑料或金属等材质的面板上。
连接方式：M4螺栓和焊接孔
面板安装插座 XEB-1...
绝缘型硬质插座，Ø 4 mm，黄铜。可对接带有 硬质绝缘套管的Ø 4 mm弹簧式插头。插座包 含两个半圆型金属导体，当插头对接时导通，可用作开关功能。插座可以螺纹安装在塑料 或金属等材质的面板上。
连接方式：2 × 扁平连接片4.8 mm × 0.8 mm。
66.9131-*
XEB-1R
2 × 扁平连接片
4.8 mm × 0.8 mm
Ni
66.9850-*
XEB-1RR
2 × 扁平连接片
4.8 mm × 0.8 mm
Ni
面板安装插座 XE...-1...
绝缘型硬质插座，Ø4mm，黄铜。可对接带有硬质绝缘套管的Ø4mm弹簧式插头。插座可以螺纹安装在塑料或金属等材质的面板上。
多种金属部件/连接方式
面板安装插座 SAB4-G...
绝缘型硬质插座，Ø 4 mm，黄铜。可对接带有 硬质绝缘套管的Ø 4 mm弹簧式插头。插座可以螺纹安装在塑料或金属等材质的面板上。
连接方式：M4螺栓
安装插座 SAB4-F/A
绝缘型硬质插座，Ø4mm，黄铜。可对接带有 硬质绝缘套管的Ø 4 mm弹簧式插头。插座可 以螺纹安装在塑料或金属等材质的面板上。连接方式：扁平连接片4.8mmx0.8mm,可90°弯曲，但仅能弯曲一次。
万能式插座 XUB-G
绝缘型硬质插座，Ø 4 mm，黄铜。可对接带有 硬质绝缘套管的Ø 4 mm弹簧式插头。插座可 以螺纹安装在塑料或金属等材质的面板上。
连接方式：M4螺栓
可选配件：保护帽SD-XUB，用于在断开状态和 闲置时盖住插头。（防护等级IP67）
66.9684-*
XUB-G
600 V¹⁾, CAT II / 20 A
1000 V²⁾, CAT II / 20 A
Ni
转角式插座 XELW-4
右转角Ø 4 mm插座，黄铜，可对接带有硬质 绝缘套管的Ø 4 mm弹簧式插头，符合IEC/EN 61010-1规定，并带触摸保护。插座可以直接 焊接在PCB板上，其右转角的结构可将因测试导线插入而产生的对线路板的应力减小到 最低。
连接方式：Ø 2 mm圆针焊接于PCB板上
66.9040-*
XELW-4
1000 V, CAT III / 24 A
600 V, CAT IV / 24 A
Au
直插式插座 XELA-4
垂直安装于PCB板上的插座，Ø 4 mm，黄 铜，符合IEC/EN 61010-1规定，且带触摸 保护。插座可直接焊接在PCB板上，可对接带有硬质绝缘套管的Ø 4 mm弹簧式插头。
连接方式：Ø 2 mm圆针焊接于PCB板上
66.9032-*
XELA-4
1000 V, CAT III / 24 A
600 V, CAT IV / 24 A
Au
接线端子 PK4-T
带绝缘，Ø4mm，硬质，黄铜，绝缘头不可拆卸。带Ø2.5mm十字孔可与电线快速链接。与抗旋转接线片配合，安装在厚度为4mm的前面板上。
连接方式：M4螺栓
23.0330-*
PK4-T
30 VAC / 35 A
60 VDC / 35 A
NI
